什么是CFD

计算流体动力学（Computational Fluid Dynamics），简写CFD。CFD仿真分析是基于流体力学的基本原理和物理方程式，通过力学建模、数值计算、网格生成和数据结构分析建立流体物理现象的仿真模型，被推广应用于航天航空、电器表面热流、汽车、生物医学、供暖通风、水利、海运、石油和天然气等行业。



CFD在废气治理中的应用

在废气治理方案设计中，CFD仿真分析对气流分布仿真试验与气流组织设计起着关键作用和明显效果。基于多年工程实践经验的数据积累，金鹏环保运用CFD仿真分析为项目建立不同工况下的流体模拟仿真模型，提前预估特殊工况下的气流流动极端情况，通过数据模拟、数值分析对比、三维复杂流体分析、不同维度的模拟试验，结合直观的计算结果对流体结构进行分析研究，并生成CFD分析报告，指导设计最优气流组织方式，从而打造最优废气净化效果解决方案。

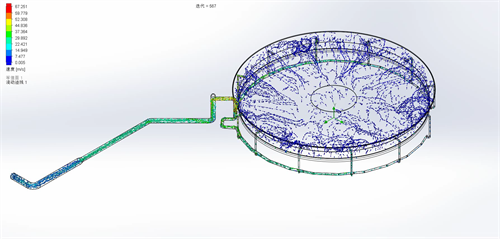

初沉池流体模拟仿真模型

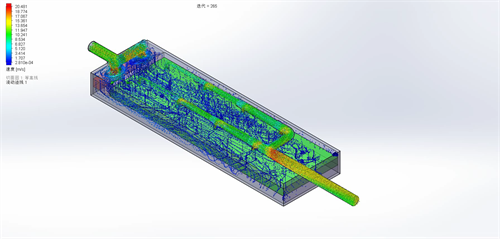

除臭设备流体模拟仿真模型

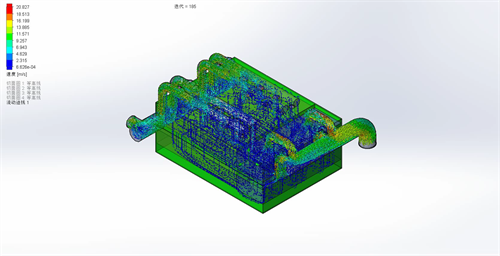

除臭系统流体模拟仿真模型



CFD在方案设计中的优势

针对密封车间、地埋式车间、危废化工以及工况较为恶劣、气流波动幅度大等对气流组织、通风换气要求较高的场所，现场进行流体试验费用高昂，CFD仿真分析具有对参数没有过多限制、费用相对实地试验低廉、流场无干扰等特点，能够通过模拟更好地解决流体流动等问题，对节约能耗、减少投资成本起到重要作用。



CFD在废气治理中的应用案例

案例一：成都某养殖车间净高10.5m，单个养殖架高5.4m，车间内窗户全部封闭，金鹏环保现场勘测情况后，为该车间进行除臭处理并设计通风系统，包括送风、收集风管的布局以及在每条立管表面布局18个出风口，以此解决车间的通风问题。在设计通风系统的过程中，考虑实际风速较高，金鹏环保使用湍流ke模型和relizable模型建模，通过设置入口风速值和出口空气质量流率数值，建立流线图、通风口处纵向截面风速云图、养殖架中心面的风速云图、沿进风口水平截面各层出风口风速云图等仿真模型，从而研究设计合理的流体组织，使除臭效果增益的同时，打造最优通风系统。

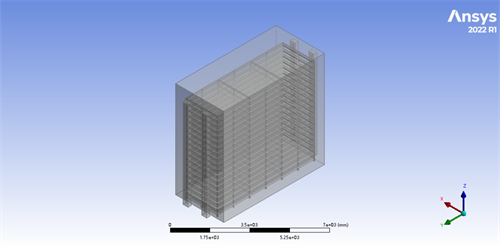

（根据设备图纸建模，导入到ansys dm中进行流体抽取fluid）

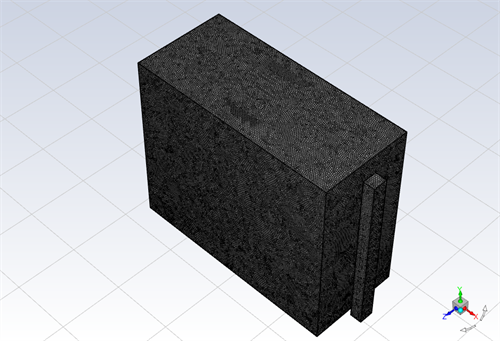

（利用mesh划分网格，通过网格结构化，提高运算精度）

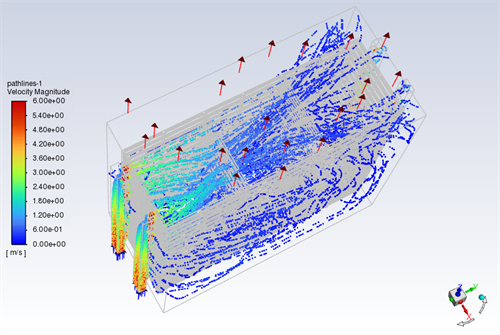

（使用湍流ke模型和relizable模型建模）



案例二：某屠宰车间内部有多处矮墙，场内窗户全部封闭，左侧入口设有水帘，保证空气只进不出，而顶部弯管的风机为抽风口，风量68800m³/h。考察车间内部气流情况后，金鹏环保改造该项目的通风换气系统，借助CFD仿真分析建立流体模拟仿真模型，通过调整参数与数据分析对比，初步拟定4种流体组织方案。最终经研究分析，由于出口处风速较大（达到16m/s），但车间内部风速较低（不到1m/s）且总体均衡，因此在改造方案的基础上增加抽风口并调整风机布局，优化了废气净化效果。

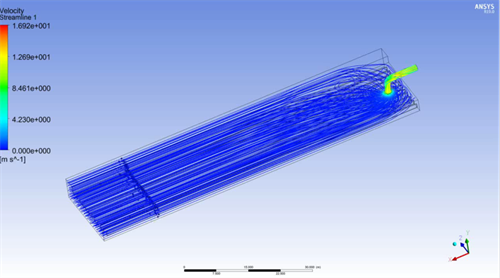

（某屠宰车间流体模拟仿真模型）
